壓縮空氣泡沫滅火系統
一、 系統概述
本產品是在吸收了國內外同類產品優點的基礎上開發的新型壓縮空氣泡沫系統，可與進口和國產各種型式車載消防泵相匹配，具有高度集成、結構緊湊、安裝方便、操作簡單、安全可靠、界面友好等特點。
二、 產品介紹

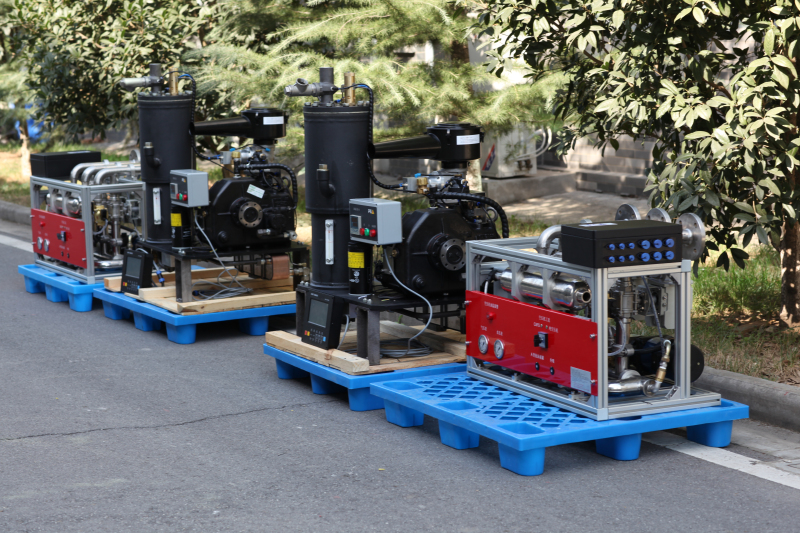

本產品主要由空氣壓縮機主機模塊和比例混合及控制模塊兩部分組成，適用于后置式消防泵的主戰消防車。
1. 空氣壓縮機主機模塊
空氣壓縮機主機模塊安裝于主戰消防車前器材箱，由底盤取力器通過水泵傳動軸驅動壓縮機，原裝進口壓縮機齒輪箱具有多種速比可選，可適應不同取力器及消防泵的工況需求。
空氣壓縮機主機模塊主要包括以下配置：
1.1）空壓機主機： EVO 9
產
地：德國
排 氣 量: 6.0M3/Min @ 8.5bar
2)
進氣控制單元 PMC
3)
空壓機空濾
4)
油恒溫閥
5)
空壓機油過濾器
6）油氣初級分離器
7）油氣二級分離器（含最小壓力維持閥）
8）空壓機水冷板式換熱器
9）高速齒輪箱（進口）
10）三相壓力平衡閥
11）空壓機控制模塊
1.2）意大利OMSI 氣動離合分動箱
產地：意大利
主轉動：2,000N.m
副傳動：1,000N.m (驅動螺桿壓縮機)
優點：螺桿壓縮機與分動箱副傳動直連，高效、安全（解決電磁離合易打滑及沾油、水燒毀摩擦盤及皮帶傳動4年左右自然壽命及安裝偏心單側磨邊的不可靠）、維護簡便（定期更換齒輪油）
且結構更緊湊節約前前器材箱空間。
2.比例混合及控制模塊
比例混合及控制模塊安裝于主戰消防車泵房，主要包括以下配置：
1）正壓式全自動泡沫比例混合器
型號：FSA 8500
制造商：英國FSA
泡沫泵流量：10.2L/min
出口泄壓閥
壓力：10.5BAR
額定壓力：16bar
馬達輸入功率: 500W，24V DC
轉速：1,700rpm
混 合 比：0.2～1.0%，以0.1％步長調節
2）A 類水流量管路
3）A 類水流量計
4）A 類泡沫液注入管路
5）左、右槍干、濕調節比例閥及管路
6）消防炮干、濕調節比例閥及管路
7）控制面板：
泡沫液A、B選擇按鈕開關帶指示燈：
外吸按鈕帶指示燈（關閉低液位保護）
工況按鈕帶指示燈
純空壓機 / CAFS
空壓機保養說明書
空壓機下次保養提示牌
機械式氣壓表（德國DMASS）
機械式水壓表（德國DMASS）
優點：將左右槍及消防炮的干濕調節、泡沫泵、A類進水閥、自動沖洗（含壓縮氣體吹掃管路）及
控制閥門集成一體，利于車輛泵房布局，提高管道的工藝及系統可靠性（避免二次改造的不
到位及錯誤連接導致系統失敗的設計。
3.其它配置及參數
電源輸入:24VDC
1.一鍵出CAFS
2.自動沖洗
3.中文多行顯示運行參數、人機界面控制
優點：所有參數、閥門動作一個界面全中文界面顯示，操作簡單，一鍵選擇干、濕泡沫液
A類泡沫槍
1.5″接口，噴嘴直徑：25 mm ，流量：1,200LPM@8.5BAR
